הנחיות לתכנון מראש של קווי צנרת (אינסטלציה) לצורך מיחזור שפכים אפורים ושחורים
הנחיות אלה מתייחסות למי שרוצה לטהר ולמחזר את השפכים בביתו לצרכי השקייה, לנצל את מי המקלחת לצורך שטיפת אסלות, לאסוף את מי מכונת הכביסה ולהפנות אותם להשקייה וכד''.
מאמר זה מיועד רק לבוני בתים צמודי קרקע - בתים פרטיים או דירות גן צמודות לקרקע בבתים משותפים.
מאמר זה מיועד לך - אם אתה בונה בית חדש או משפץ בית ישן או מתכנן מיחזור מים .


1. נקודה מס' 1 לתכנון מראש - מיקומה הצפוי של המערכת.
מיקום המערכת המיועד משפיע על תוכנית צנרת השפכים !
אתם קובעים את מיקומה של המערכת. רצוי שתעשו זאת בסיוע מהנדס/ת אינסטלציה שיש לו/לה נסיון בבניה ירוקה.
נוכל להעמיד לרשותכם מהנדס או מהנדסת אינסטלציה היודעים כיצד לתכנן את הצנרת באופן המיטבי.

בכל אופן, לנו לא ידוע איך אתם בונים את הגינה שלכם, איך תכננתם את השבילים וכד' ולכן קשה לומר לכם מראש איפה להציב את המערכת.
באופן עקרוני, אם תרצה/י עזרה או ייעוץ נא לשלוח אלינו בדואר האלקטרוני סקיצה פשוטה עשויה בכתב יד, או ציור פשוט של החצר.
אם אין ברירה, שלח/י לנו שרטוט.
השרטוט הברור ביותר עבורנו הוא שרטוט אינסטלציה שעשה מתכנן האינסטלציה. שרטוט אדריכלי יכול לתת לנו רק מושג כללי.

2. נקודה מס' 2 לתכנון מראש - מערכת על או תת-קרקעית?
האם המיכלים של המערכת יהיו מונחים מעל הקרקע או קבורים מתחת לדשא ולעצים?
א. חישבו על קובייה דמיונית (מסומנת בציור בצבע אדום) שמורכבת מ-2 או 3 מיכלים מחוברים ביניהם, שאורכה (במקביל לפני הקרקע)
הוא בערך כ-450 עד 600 ס"מ ורוחבה (במקביל לפני הקרקע) הוא כ-150 ס"מ.


(הציור הוא להדגמה בלבד)
ב. את הקוביה הדמיונית הזאת (מסומנת בציור בצבע אדום) אתם צריכים לקבור באדמה, מתחת לדשא ולעצים המתוכננים.
ג. עומק הקוביה הדמיונית הזאת יכול להגיע לעיתים עד 240 ס"מ תלוי בדגם ובכמות השפכים שהמערכת נדרשת לטהר.

3. נקודה מס' 3 לתכנון - האם נמחזר מים אפורים, מים שחורים, מי גשם או מי עיבוי מזגנים - חלקם או כולם?

מערכות ביתיות לטיהור מים אפורים (דלוחין) ומיחזור להשקייה ולשימוש מחדש

מים אפורים הם מים 'משומשים' או מים שזרמו בסביבת המגורים של בני-אדם ויצאו 'נקיים' יחסית ושאינם מכילים את מי האסלות ו/או השירותים.
אפשר וכדאי להשתמש במערכת טיהור (מיכל אחד לא מספיק!) הממחזרת את המים האפורים בבית לצורך: השקייה,   שימוש מחדש, במקום שיזרמו לביוב ובכך לחסוך מים וכסף לנו ולמדינה. המערכות אינן מיועדות לטיהור שפכים תעשייתיים .

הבעייתיות במים אפורים היא כפולה:
יש בהם חומרים ותרכובות אורגניים ה"חונקים" את הקרקע ויש בהם גם תרכובות כימיות כמו דטרגנטים, סבון (גם סבון טבעי!) , תרכובות הקצפה, תרכובות קוסמטיות ועוד אשר משנים את תכונות הקרקע ומונעים מהצמחים לקלוט את מה שדרוש להם כדי להתקיים.


מערכת טיהור טובה חייבת לפרק את החומרים המזיקים והתרכובות הכימיות שיש במים ולהקטין למינימום את כמות החומרים האורגניים המרחפים. המטרה היא להגיע לערך של 5/5 (צח"ב / כלל מוצקים מרחפים) ועדיף אפילו פחות.
מי שתיה הם בערך קרוב ל- 0/0.
חוק מים אפורים שיתקבל בע"ה בעתיד, יגדיר את איכות הקולחים (מים אפורים מטוהרים) המותרת וצפוי שהוא ידרוש איכות 5/5 או 10/10 לכל היותר.

לחצ/י כאן לפתוח מסמך (WORD ) - מחקר של הכנסת בנושא איכות מים אפורים.
לחצ/י בתוך הסוגריים (בצבע ירוק) כדי לקרוא על משמעות הנתונים ( צח"ב / צח"כ / כלל מוצקים מרחפים ) המבטאים יעילות של מערכת טיהור שפכים אפורים


מיחזור ביתי של שפכים - אסור בינתיים לפי החוק!
הצעת חוק שנועדה להתיר מיחזור מים אפורים הונחה על שולחן הכנסת. עד שיאושר החוק, בינתיים, אפשר להכין את צנרת השפכים הביתית ולאסוף את מי המטבח, המקלחת, הכיורים, מכונת הכביסה וכד' לצינור אחד  שיתחבר  בעתיד  למערכת  טיהור מים אפורים .

מים אפורים או Graywater נקראים בחוקים ובתקנות של מדינת ישראל "דלוחין" (Grey Water).

הגדרת 'דלוחין' (מים אפורים) בישראל אמורה לכלול את כל סוגי המים שאין בהם הפרשות בני אדם וכוללת בדרך כלל את: מי המקלחת, מי מכונת הכביסה, כיורי הרחצה, האמבטיה, מי מדיח הכלים, מי הכיור במטבח (רק אם לא קיים במטבח טוחן אשפה) מי שטיפת החצר, שטיפת רכב, ולמי שיש, גם מי עודפים של ג'אקוזי, בריכת שחייה, מי שטיפת רכב, מי עיבוי , מי מזגנים, מי נגר עילי, מים משומשים באופן כללי.
יש המוסיפים להגדרה גם מי גשם (מי נגר עילי ) המתאספים במרזבים.
הגדרת המים האפורים אינה מוחלטת והיא משתנה ממדינה למדינה.

חברת ' המטהר- הנדסה וטיהור מים '  משווקת 3 סוגים שונים של מערכות טיהור מים אפורים : (לחצ/י על כל שורה לראות את המערכת!)
1. מערכת טיהור מים אפורים  " בי-ירוק "   (לחצ/י כאן!), ללא צורך בחשמל.
2. מערכת טיהור מים אפורים  " אגן-ירוק "  (לחצ/י כאן!), עם או ללא צורך בחשמל.
3. מערכת טיהור מים אפורים מאולצת  " שא-ירוק " , מופעלת בחשמל.

בתמונה משמאל (לחצ/י להגדלה!) - דוגמה למערכת ביתית "בי-ירוק" לטיהור מים אפורים לצרכי השקייה .

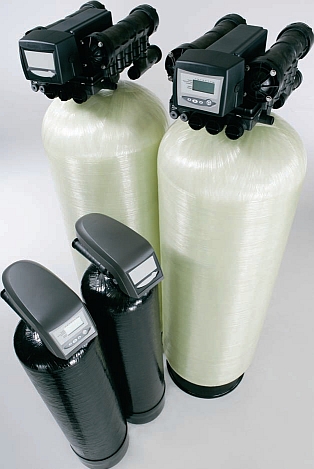

מדריך: מרכך מים, מים רכים - למה זה טוב? מי הברז בארצנו מכילים משקעים ומלחים וגורמים לנזקי אבנית, נזקי צנרת, קלקול מכשירים ביתיים, סתימות צנרת, ירידת לחץ המים, בעיות של צבע וטעם לא טוב במים ובעיות רבות נוספות.  מלחי הקשיות משפיעים לרעה על איכות המים, מתגבשים לאבנית וגורמים נזקי אבנית, סתימות והוצאות כספיות. באיזור קרית שמונה וסביבותיה, באיזור אילת ובמספר קטן של איזורים נוספים, מי הברז הם 'מים רכים' וכמעט אין בהם אבנית מומסת או מלחי קשיות. באילת המים הם תערובת של מים מותפלים בשיטת אוסמוזה הפוכה יחד עם מי בארות מקומיות ובקרית שמונה הם מעוטי אבנית באופן טבעי. אבל בשאר האיזורים בארץ המצב הרבה יותר קשה. ברוב איזורי הארץ מעוניינים התושבים, בתי העסק ומפעלי התעשייה שיש להם מדיחי כלים, דוודי מים, מכונות כביסה, גופי חימום וכו' למנוע את נזקי האבנית ולהקטין את קשיות המים הפוגעת במכשירים ובתהליכי הייצור. כל המרככים של חברת 'המטהר' נושאים תו תקן אירופי ו/או אמריקאי,  מיוצרים עפ"י מפרט חברת 'ג'נרל אלקטריק', עם אישורים חוקיים, פועלים ביעילות לאורך 20 עד 25 שנה, מונעים לגמרי אבנית ומותקנים עפ"י החוק! לדעת על כמות האבנית המומסת (קשיות כללית) שבמי הברז שלכם לחצ/י כאן.  כדי למנוע את נזקי האבנית אנו יכולים לאמץ את חידושי הטכנולוגיה, 'לרכך' את המים הקשים ולהפוך אותם ל'מים מרוככים', טובים יותר. ריכוך מים נעשה כיום ע"י הזרמת מי הברז דרך מרכך מים. מרכך מים סופח את הרכיבים הקטיוניים של מלחי הקשיות ומסלק אותם אחר-כך לביוב. תהליך הספיחה והסילוק של הקטיונים היוצרים את האבנית מתבצע באמצעות חילוף יאונים ומשתמש לצורך כך במלח נקי. הקטיונים שסולקו מוחלפים בנתרן או באשלגן שנטייתם לשקע אבנית היא קטנה מאוד. התהליך קרוי  " חילוף יונים ". אנחנו המומחים למרככי מים ! חברת ' המטהר הנדסה וטיהור מים ' מייצרת מערכות לריכוך מים כבר 30 שנה ומשרתת את מוצרי כל החברות!

לחצ/י כאן לקריאת מדריך מפורט על מרכך מים אוטומטי ממוחשב, יחיד
לחצ/י כאן לקריאת מדריך מפורט על מרכך מים אוטומטי ממוחשב, כפול

מערכת קומפקטית לטיהור מים אפורים ושפכים ביתיים ולמיחזור מים - בי-ירוק BIOROCK

(למחירים - נא לגלול למטה)

' חברת המטהר - הנדסה וטיהור מים ' משווקת מערכות ל: ניצול מים אפורים, ניצול מים שחורים וניצול מים משומשים לצורך השקיה ולשטיפת אסלות בבית תוך שימוש במי ביוב מסוננים ומטוהרים .
ניצול מי קולחין להשקיה הוא אמצעי חסכון במים זמין וכדאי ביותר .
שימוש בקולחין מטוהרים לצרכי השקיה וגם לצורך שטיפת אסלות הוא מהשימושים הנפוצים ביותר.
מערכת בי-ירוק מטהרת מי ביוב, מאפשרת חסכון במים ושומרת על הסביבה .
מערכת  בי-ירוק ^(סמ) היא פתרון מן הטבע, חסכוני, של מיחזור מים ביתי ע"י טיהור כל השפכים (המים השחורים) היוצאים מהבית. כולל מבתי השימוש  ומהאסלות, ולא רק את המים האפורים .
מערכת  בי-ירוק ^(סמ) מתאימה ל-מיחזור מים אפורים ( graywater ).
מערכת  בי-ירוק ^(סמ) מתאימה לטיהור מים שחורים.
מערכת בי-ירוק (סמ) מתאימה ל-טיהור קולחין ולשיפור איכותם.
הקולחין המטוהרים יכולים לשמש להשקייה, לשטיפת אסלות או סתם להישטף לקרקע, ללא פגיעה בסביבה.
מערכת בי-ירוק ^{(סימן מסחרי)} מתאימה לבנייה חדשה או ישנה, לכל בית, מבנה, משרד, עסק, בית משותף ואפילו לכמה בתים ביחד. המערכת מתאימה מאוד לטיהור שפכים בצימרים .
מערכת  בי-ירוק ^{(סימן מסחרי)} מתחברת לכל מבנה שבו שוהים אנשים, בין אם זה לצורך עבודה, תעשייה,
מגורים, מבנה ייצור, חקלאות, מצפה, גני אירועים בטבע או בילוי ונופש בחיק הטבע .
מערכת בי-ירוק מקרבת אתכם לחזון בנייה ירוקה, אקולוגית, ברת קיימא, השומרת על הסביבה ושאינה מכלה את
משאבי עולמנו.
עם בי-ירוק אפשר להציב שירותים טבעיים בכל מקום, בלי חשמל ועם ממש מעט מים!
עם מערכת  בי-ירוק אין צורך לחפור קווי ביוב .
עם מערכת בי-ירוק לא חייבים להתחבר למערכת הביוב האיזורית .

יתרונות בלעדיים של מערכת "בי-ירוק"!
1.   איכות השפכים המופקת היא שלישונית++ והיא עפ"י תקן "מעולה" לקולחים מטוהרים.
2.   התאמה לתקן "מעולה" מונעת נזקים בלתי הפיכים לגינה ולצמחים לאחר 5, 10 ואפילו
לאחר 15 שנה - כפי שקורה אם מסתפקים ברמה נמוכה של טיהור שפכים .
3.   ההגדרות הכימיות והביולוגיות של איכות הקולחים המתקבלת ממערכת "בי-ירוק"
הן 5 מג"ל צח"ב ו- 5 מג"ל מוצקים מרחפים ( BOD=5, TSS=5).
איכות כה גבוהה היא איכות שלישונית++ !
לפני שאתם קונים מערכת טיהור שפכים, ודאו שאיכות כזו מובטחת לכם ע"י ספק
המערכת!
4.   מערכות "בי-ירוק" מיובאות מגרמניה ונושאות תו תקן גרמני על פי
תקן מס' EN-12566-3 עבור מערכות ביתיות לטיהור שפכים!
(התקן הגרמני אומץ ע"י השוק האירופי כולו)
5.   מערכת "בי-ירוק" יכולה לפעול ללא חשמל, בכוח הכובד בלבד!
6.   בבתים מדורגים או באיזור הררי אין צורך בחשמל!
7.   מבנה פשוט ואמין ביותר.
8.   אין צורך לנקות מסננים!
9.   אין צורך להוסיף בקטריות!
10. אין צורך בחומרים לפירוק השומנים!
11. נפוץ בכל העולם - נסיון של מעל 15 שנים בכל רחבי העולם!
12. כל שלבי הטיהור הם טבעיים, בלי חומרים נוספים, חיידקים או מפרקי שומן.
13. מערכת "בי-ירוק" אטומה לחלוטין. אין ריח. אין חשש לריח.
14. מערכת "בי-ירוק" תפעל גם אם נעדרתם מהבית למשך 6 חודשים. אין צורך בטובות
מהשכנים.
לפני שאתם קונים מערכת כלשהיא לטיהור שפכים, בררו אם המערכת לא תתייבש לאחר
שנעדרתם מהבית לחופשה או לשבוע - שבועיים!

בתמונה המוקטנת משמאל (לחצ/י עליה להגדלה!): מערכת טיהור מי שופכין מדגם בי-ירוק עם שרטוט אופן זרימת המים השחורים מהבית למערכת. בדגם זה המערכת פועלת עם 2 משאבות, אוספת מי גשם ומי עיבוי מזגנים למיכל אגירת להשקייה. עם מערכת  בי-ירוק (סמ) אין צורך להפריד צנרת שפכים משום שהיא מסוגלת לטהר את כל השפכים. מערכת  בי-ירוק (סמ) מאפשרת ניצול השפכים מחדש להשקייה או לשימוש חוזר בשירותים, תוך עמידה בתקנות ובהוראות משרד הבריאות והמשרד להגנת הסביבה. מערכת  בי-ירוק (סמ) מטהרת מים משומשים , ללא צורך בחשמל, באופן טבעי , בר קיימא, ידידותי לסביבה וביעילות כמעט מושלמת שאנו מוצאים בטבע במערכות אקולוגיות בריאות. התהליך מסווג כתהליך אקסטנסיבי ונעשה ללא ריח, ללא יתושים, ללא זבובים וברוב המקרים ללא צורך בחשמל. מערכת  בי-ירוק (סמ) מיוצרת בדגמים שונים ובגדלים שונים, המיועדים ל- 3 עד 100 נפשות. למערכת נסיון מצטבר של כ-15 שנה, בארץ ובחו"ל.

לשאלות ותשובות על ההבדלים בין מים שחורים ואפורים ומערכות לטיהורם לחץ כאן

אבזרים מונעי זרימה חוזרת ( מז''ח, חכ"כ, שוט"ק ) במערכות מים וחשיבותם
חברת  ' המטהר - הנדסה וטיהור מים ' מתקינה אביזרי בטיחות מים מסוגים שונים, עפ"י דרישות משרד הבריאות ובהם מונע זרימה חוזרת, שובר ואקום, אל חוזר כפול וכו'.
מניעת זרימה חוזרת נועדה למנוע זיהום מי השתיה.

השיטות למניעת זרימה חוזרת המורשות ע"י מכון התקנים הישראלי ומשרד הבריאות הן‮:‬
1. יצירת מרווח אויר
2. התקנת אבזר מונע זרימה חוזרת

אבזרים מונעי זרימה חוזרת הם אבזרים לצנרת מים שנועדו להגן על הציבור מפני אפשרות של זיהום מערכת מי השתייה.
התקנת האבזרים מונעי הזרימה החוזרת נאכפת במסגרת של תקנות, חוקים, אישורי בנייה ורשיון להפעלת עסק.
אביזר מונע זרימה חוזרת חייב בהתקנה ע''י מתקינים שהוסמכו לכך ע"י משרד הבריאות, וחייב ברישום ובדיווח.

האבזרים הקיימים בשוק:
אביזר מונע זרימה חוזרת ( מז"ח ) בעל אזור לחץ מופחת‮ ‬ - הבטוח ביותר והיקר ביותר - מחוייב במקרים של אספקה צולבת.
אביזר אל חוזר כפול‮ ( ‬חכ"כ ‮)‬ - בטוח קצת פחות ויקר קצת פחות - מותר במקרים שבהם אין חשש הרעלה.
‬אביזר שובר ואקום טעון קפיץ ( שוט"ק ) - רמת בטיחות בינונית ומחיר זול יחסית - מותר רק במקרים מסויימים


חשיבותם של אבזרי מניעת זרימה חוזרת
אבזרים מונעי זרימה חוזרת הם האמצעי למנוע הרעלה ו/או זיהום המוני של מי השתייה, גם אם במקום מסויים, חדר זיהום לצנרת.

כיצד הם פועלים?
מונעי זרימה חוזרת, כשמם כך הם. הם מונעים זרימה חוזרת מהמבנה אל הרשת הראשית של אספקת המים. ברגע שמי השתייה עברו את האביזר, הם אינם מסוגלים לחזור עוד אל רשת צנורות האספקה המשותפת לבניינים השכנים.
באבזרים כמו מז"ח בעל איזור לחץ מופחת ובחכ"כ - הפעולה נעשית ע"י שני שסתומי אל-חוזר המחוברים בטור, בזה אחר זה. השתומים נפתחים רק לכיוון אחד וננעלים לכיוון השני - ההפוך. כשזרם המים שואף להפוך את כיוונו מהמבנה בחזרה לכיוון מונה המים הראשי - נסגרים השסתומים ומונעים זאת.
באביזר הקרוי שובר ואקום טעון קפיץ (שוט"ק) - הפעולה נעשית ע"י החדרה אוטומטית של אויר ברגע שנוצר ריק (ואקום) המנסה למשוך את המים בחזרה לצנרת הראשית.

הסמכה ע"י משרד הבריאות
כדי לדעת כיצד למקם נכון את האביזר וכדי להחליט על האביזר הנכון בכל צנרת יש לעבור השתלמות והסמכה ע"י משרד הבריאות.
עובדי חברת 'המטהר - הנדסה' הוסמכו ע"י משרד הבריאות להתקין, לבדוק, לכייל ואף לתת תעודת תקינות רשמית למונעי זרימה חוזרת מכל הסוגים ומכל הגדלים.
כל בדיקה מדווחת על-ידינו למשרד הבריאות!

חשוב!
עפ"י הוראת החוק חייב כל בעל מקום שמותקן בו אביזר מונע זרימה חוזרת, לבדוק את האביזר אחת לשנה ע"י בודק מוסמך ולשלוח את העתק תעודת הבדיקה אל רשויות הבריאות המוסמכות.
הזנחה של חובה זו, היא עבירה על החוק ויכולה לגרור, בנוסף להליכים משפטיים, סגירת המקום ע"י רשויות הבריאות!

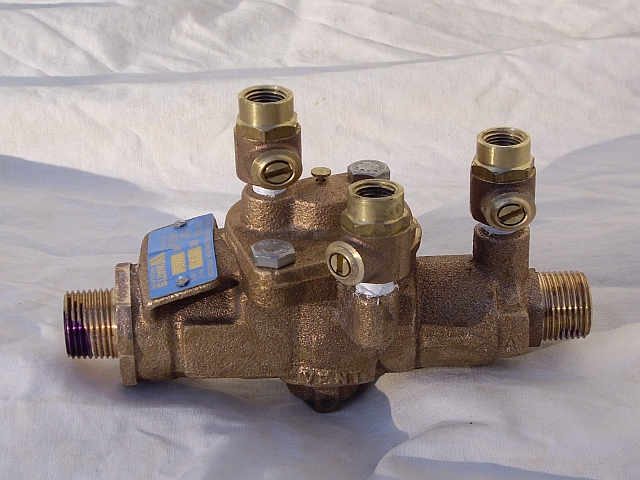

משמאל (לחצ/י להגדלה!):
אביזר מונע זרימה חוזרת  ( מז"ח )  עם איזור לחץ מופחת תוצרת ארה"ב, עשוי (כמעט) כולו מפליז

למטה:
אביזר מונע זרימה חוזרת  ( מז"ח )  עם איזור לחץ מופחת, עשוי (כמעט) כולו מחומר פלסטי
